Fornecer flexível & estanques, altamente resistente a produtos químicos, conexões em sistemas de drenagem

Os Acoplamentos Químicos Flexíveis da Fernco são fabricados para atender às necessidades específicas do local, os Acoplamentos Químicos Fernco suportam a maior variedade possível de produtos químicos, devido à faixa de cisalhamento e bandas de fixação revestidas por uma luva elastomérica de alto desempenho com um forro de fluoropolímero de peça única quimicamente resistente (FEP) e selos de PTFE expandidos.

Moldado
N º parte Descrição Min. Polegadas Máx. Polegadas
CC56G 1 1/2 "PL / CI / GL 1,73" 2,09"
CC65G 2" PL/CI/GL ou 11/2" DU 2.13 2,60"
CC75G 2 "DU ou 21/2" PL 2,64 3,11.. "
CC100G 3 "PL / CI / GL 3,15.. " 3,50"
CC115G 3" DU/DI 3,54" 4,29"
CC125G 4 "PL / CI / GL / DU / DI 4,33" 5,20"
CC180G 6 "PL / CI / GL / DU / DI 6,22" 7,01"
CC225G 8 "PL / CI / GL / DU / DI 8,35" 9,21"
CC275G 10 "CI / GL 9.25 10.59
CC290G 10 "PL / DU / DI 10,63" 12,09"
CC335G 12 "PL / CI / GL 12,25" 12,75"
CC345G 12 "DU / DI 12,75" 13,50"

PL: Plástico / CI: ferro fundido / DU: Duriron / DI: em ferro fundido dúctil / GL: vidro

Benefícios

  • Transições de tubulação química diferentes tipos e tamanhos
  • Sistema de dreno resistente a produtos químicos, conecta-se a tubagem de resíduos química para tanques de resíduos químicos
  • Um peça fluoropolímero (FEP) barreira
  • Apropriado para acima e abaixo do uso do solo
  • Temp Max: 212° F consistente, 266° F intermitente
  • 4,3 psi pressão de teste máxima

Aplicativos

  • Conecta os encaixes e quimicamente resistente tubo DWV
  • Apropriado para acima de utilização abaixo do solo
  • Conecta o tubo de drenagem para: laboratórios de química, laboratórios de pesquisa, plantas da bebida, cozinhas comerciais, impressão, bem como médicas, farmacêuticas, celulose, instalações de filme e química



Dados técnicos
Diagrama de acoplamentos químicos Fernco



Instalação do

1 assegurar a tubulação extremidades estão livres de detritos e chanfrados para um mínimo de 1/8 "x 45 °

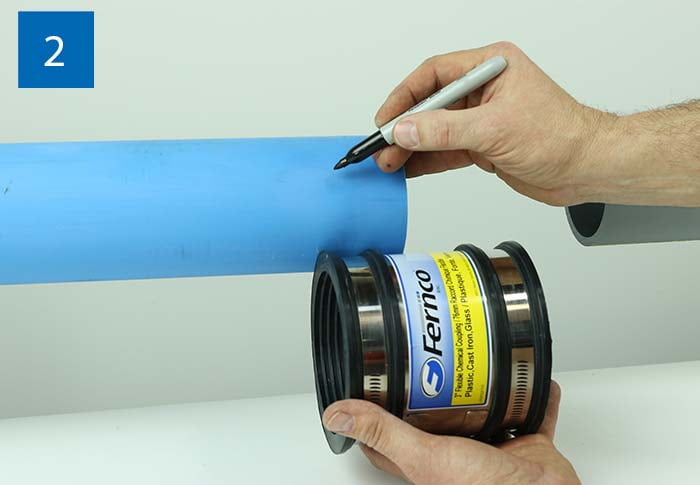

Etapa de instalação de acoplamentos Fernco química 2

Mark 2 posições para o PTFE sela simetricamente, para garantir que eles estarão localizados abaixo das bandas de acoplamento

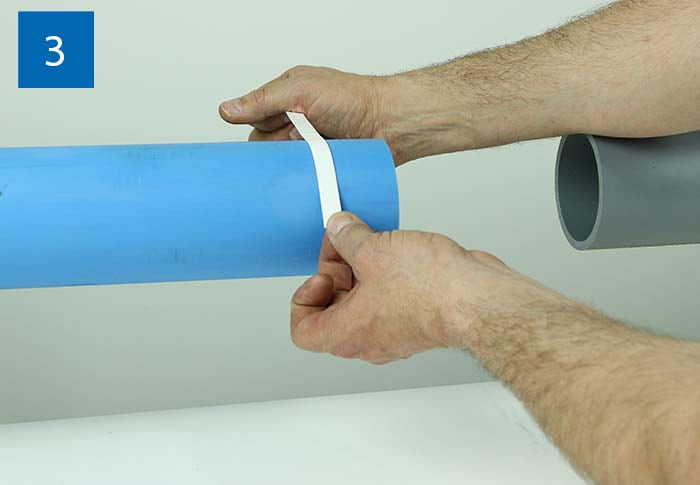

Etapa de instalação de acoplamentos Fernco química 3

3 aplicar os selos de tubo a tubo, sobrepondo as extremidades

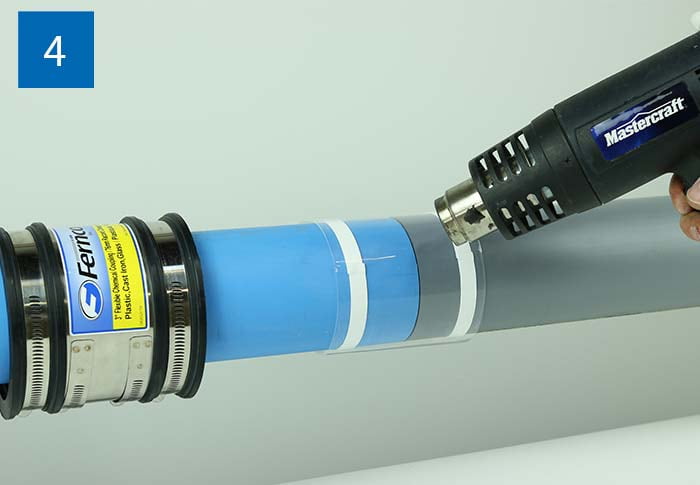

Etapa de instalação de acoplamentos Fernco química 4

4 instalar o forro de FEP sobre os selos e aplique ar quente uniformemente para encolher o forro do tubo

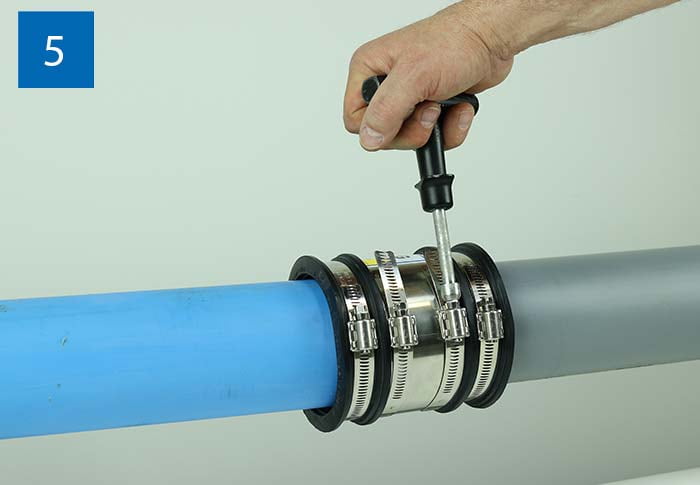

Etapa de instalação de acoplamentos Fernco químico 5

5 Posicione o acoplamento centralmente sobre o forro e apertar todos os grampos a 60 lb/pol.
